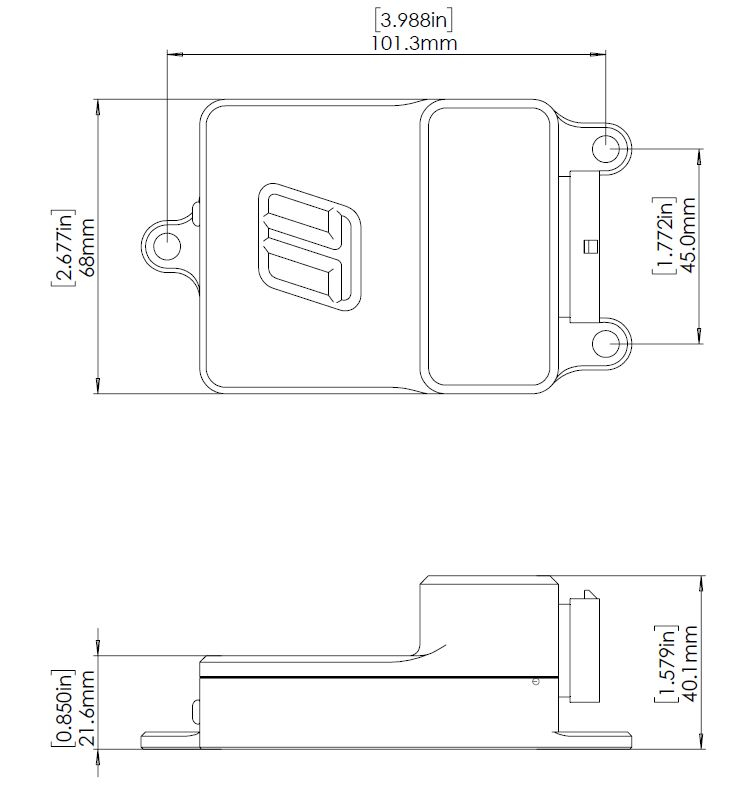

BlackBox Unidad de control electrónico válvula de descarga Turbosmart

Turbosmart - Control electrónico universal de la válvula de descarga
PWM, bus CAN, control de 0-5 voltios

El BlackBox de Turbosmart es un controlador electrónico dedicado válvula de descarga que se puede utilizar con la mayoría de las ECU de equipo original, posventa y de deportes de motor. El controlador es un controlador de puente en H de doble canal y alta corriente para uso y control de toda la familia electrónica Turbosmart válvula de descarga. El BlackBox permite programar estrategias de control de sobrealimentación nuevas y avanzadas.

El BlackBox tiene dos canales de 25 amperios que pueden utilizarse para configurar uno o dos sistemas de control de la presión de sobrealimentación. La BlackBox desacopla las válvulas wastegate electrónicas de la unidad de control del motor, independientemente de la estrategia o el modo que utilices.

La BlackBox puede utilizar una amplia variedad de escenarios y entradas de control. Por ejemplo, se puede utilizar el control PWM (modulación por ancho de pulsos), como el que se utiliza para las válvulas convencionales de control de la presión de sobrealimentación, el control de posición 0-5V, el control de posición por bus CAN y la anulación por bus CAN. La caja negra permite la calibración automática de las compuertas electrónicas externas a lo largo de un ciclo completo e incluye funciones de seguridad por sobretemperatura utilizando las entradas del sensor de temperatura.

La BlackBox está preconfigurada con los datos de calibración de la carrera de caudal de los wastegates electrónicos Turbosmart. Los ajustes de la BlackBox se pueden personalizar mediante una simple conexión USB y un PC.

Características:

• Salidas de puente H de alta corriente de doble canal
• 2 entradas de posición de la válvula de descarga (0-5v)
• 2 x entradas de temperatura válvula de descarga (0-5v)
• 2 x entradas de frecuencia (codificador de posición avanzado válvula de descarga )
• Objetivo PWM Objetivo de posición
• Objetivo de posición 0-5 V analógico
• Objetivo de demanda de posición del bus CAN
• Objetivo de área de válvula del bus CAN
• Opción de modo PID programable por bus CAN
• Calibración PID cargada de fábrica para todas las eGates Turbosmart
• Protección interna contra sobrecorriente
• Protección interna contra sobretemperatura
• Calibración automática de posición
• Carcasa de aluminio anodizado
• conector semisellado de 34 patillas
