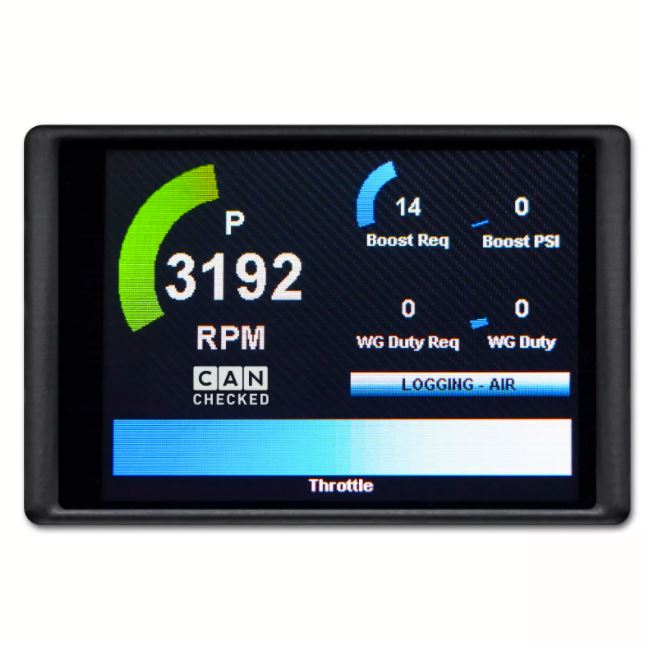

Toyota GR Yaris MFD28 Gen.2 - écran 2,8" avec adaptateur OBD II CANchecked

CANchecked MFD28 écran pour ta Yaris GR. Le nouvel écran multifonctionnel CANchecked Gen.2 pour OBD2 et capteurs analogiques.

Cet écran est livré avec un câble adaptateur OBD2 (1,50m). Ainsi, l'installation est Plug and Play et toutes les valeurs OBD 2 émises par l'unité de contrôle moteur (ECU) sont affichées.

Par exemple (extensible à tout moment) : Régime, tension de la batterie, température de l'eau, température d'aspiration, angle d'allumage, réduction de l'angle d'allumage par cylindre, cliquetis par cylindre, lambda, enrichissement, température des gaz d'échappement, démarrage N75, pression, température de l'eau refroidisseur d'eau, température de l'huile, température ambiante, vitesse, etc.

La toute nouvelle deuxième génération (GEN 2) d'écrans CANchecked offre

• Graphiques améliorés avec un meilleur anti-aliasing
• Balayer (swip) au lieu de taper
• Les widgets sont réglables avec plus de précision
• Nouvelles fonctions pop-up d'avertissement

Caractéristiques:

• 2.écran tactile capacitif de 8 pouces
• Les valeurs OBD 2 émises par l'unité de contrôle du moteur peuvent être affichées
• mémoire de carte SD de 8 Go
• Jusqu'à 10 pages librement configurables
• Connexion via le bus Can et l'interface série
• 4 entrées analogiques pour les capteurs 0 - 5V (par ex. pression d'huile, pression d'essence, température des gaz d'échappement (avec adaptateur) et pression de suralimentation)
• Flash de commutation en option
• Performance Meter (mesure des temps par ex. 100-200 km/h)
• Valeurs d'alerte minimales et maximales individuelles
• Fonction popup en cas de dépassement ou de sous-dépassement des valeurs
• Luminosité de l'écran réglable

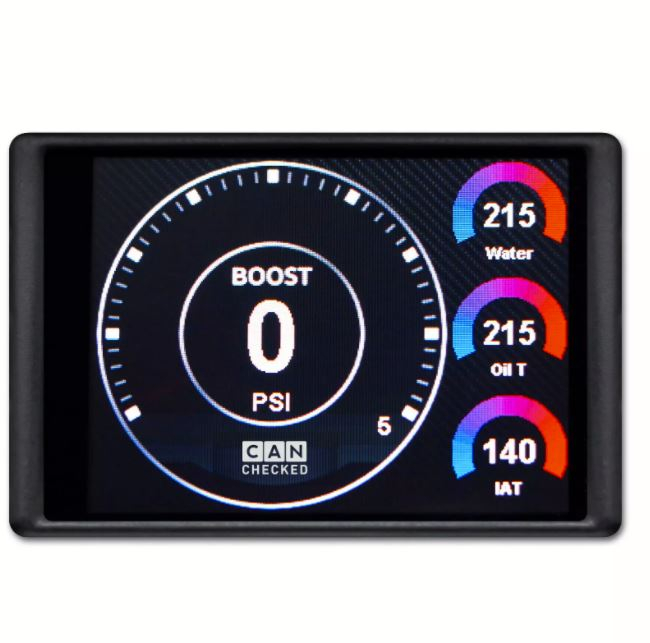

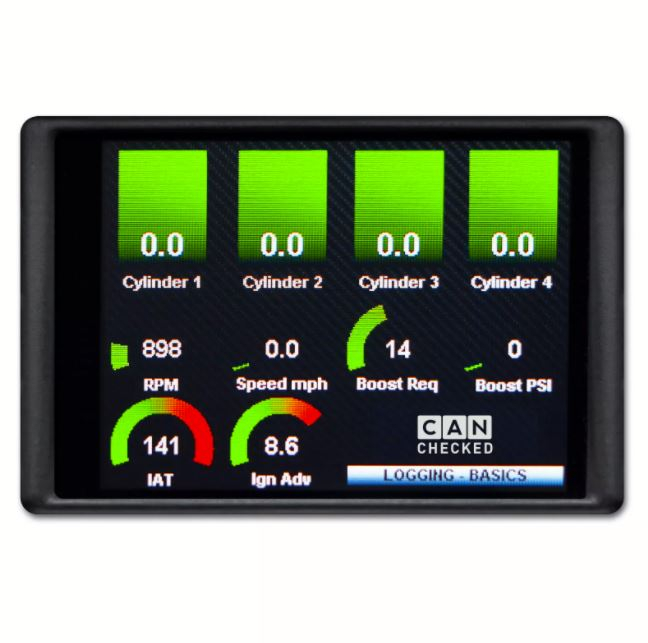

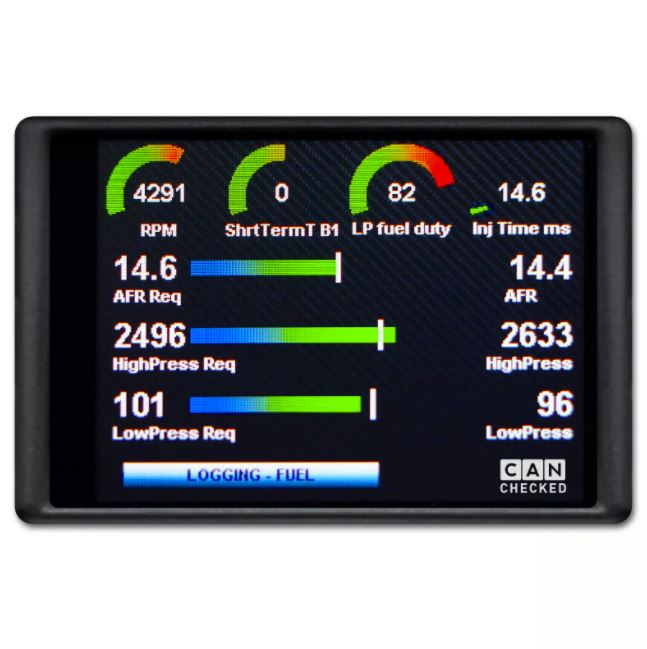

Vues

• 10 pages de configuration libre
• Jusqu'à 17 widgets par page
• 10 widgets différents (chiffre numérique, barre, vitesse, aiguille unique, log, tableswitch, image (de la carte SD), chiffre, affichage circulaire, haldex)
• Widgets déplaçables par drag'n'drop et redimensionnables
• En fonction des widgets, il est possible d'adapter les couleurs

Comme alternative, le configurateur en ligne est disponible sur le site web de CANchecked. Ici, les vues peuvent être créées à l'avance et ensuite copiées sur la carte SD via la fonction d'exportation.

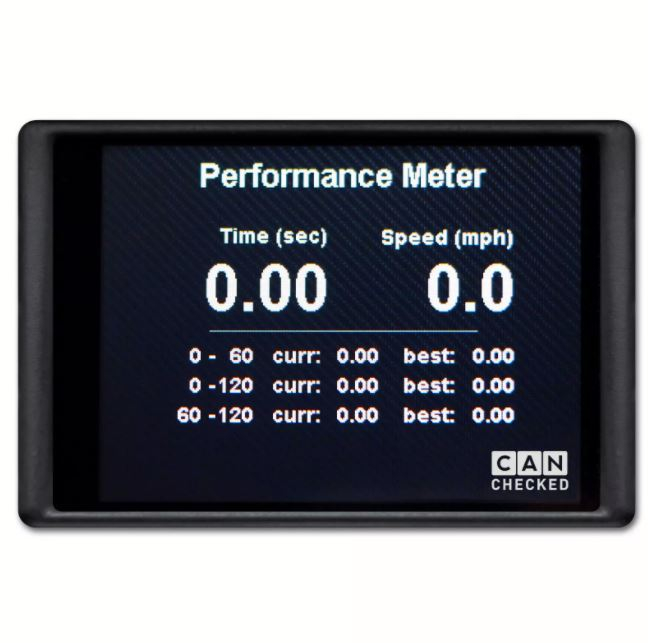

Performance Meter:
Chronomètre intégré directement dans l'écran. 0-100 ; 0-200 ; 150-200, tout est possible. Le temps est mesuré à l'aide du signal de vitesse provenant de l'unité de contrôle, peut être combiné en option avec un module GPS 10Hz.

Logging:
Quatre types de logging sont disponibles:
1. USB : enregistre en direct toutes les données du capteur via USB
2. Carte SD : toutes les données du capteur sont également enregistrées sur la carte SD
3. Debug : toutes les données du bus CAN sont enregistrées via USB.
4. sDbg : toutes les données du bus CAN sont enregistrées sur la carte SD (CAN Bus Logger)
Pour évaluer le journal, le logviewer est disponible en ligne. Il suffit de charger le fichier log et d'utiliser l'interface intuitive.

Valeurs supportées:
De nombreux clients demandent toujours : "Quelles valeurs puis-je demander à mon boîtier de commande ? La réponse : " TOUTES " Les fabricants de calculateurs déterminent eux-mêmes quelles valeurs sont envoyées via l'interface et les documentent en conséquence. L'écran permet d'interroger jusqu'à 50 capteurs au total, si le fabricant le supporte.

Appareils de contrôle supportés:
En plus des appareils de contrôle OEM OBD2 originaux, il est également possible d'interroger les données des appareils de contrôle librement programmables. Il en résulte la même étendue que pour le MFD15 / MFD28 / MFD32 standard.

Haldex:
L'écran a la capacité de réguler la commande Haldex 4motion (plateforme VAG Gen 1 PQ34). La communication se fait via Can-Bus, il n'est donc pas nécessaire de modifier le Haldex. Le contrôle est activé par une licence.

Contenu de la livraison:

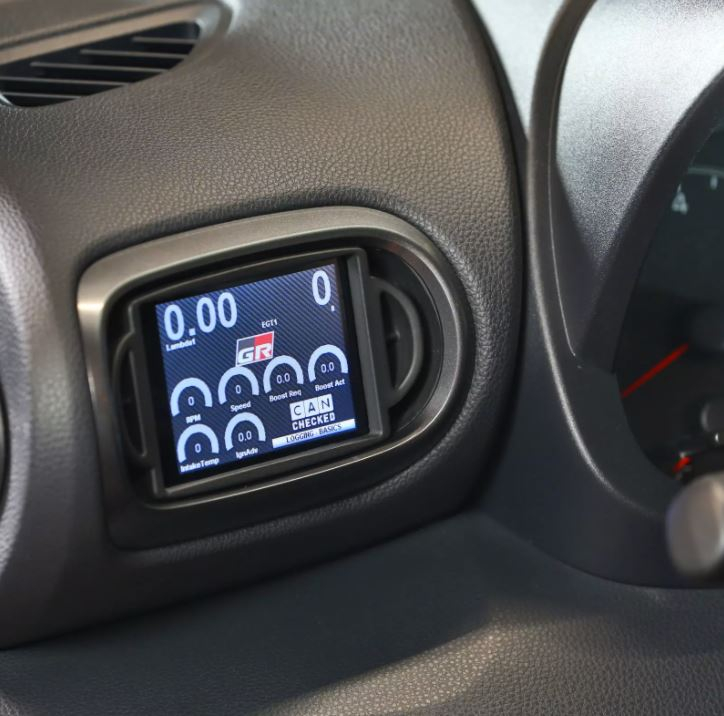

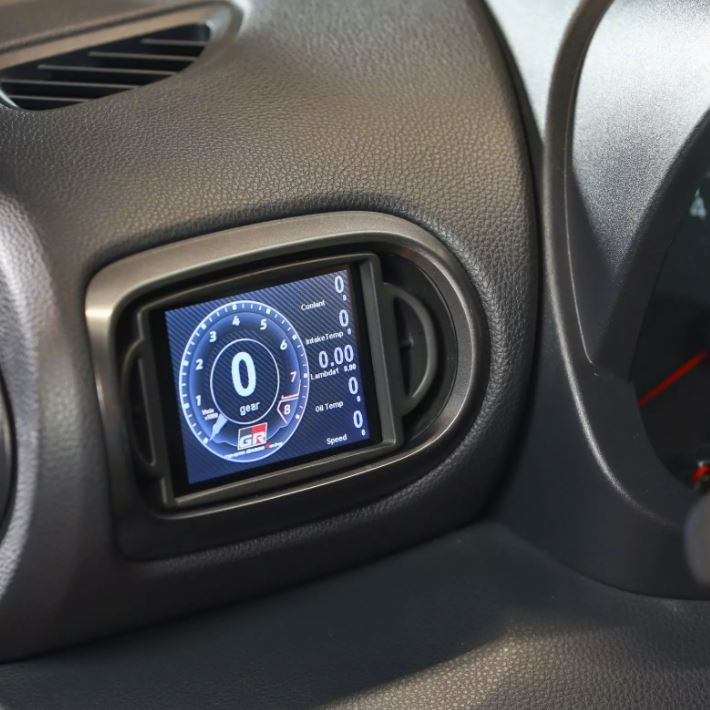

• support spécifique au véhicule / cadre de montage pour grille d'aération
• Écran CANchecked 2,8 pouces
• Kit de câbles
• Câble adaptateur OBD 2
• carte micro-SD de 8 Go
• Adaptateur de carte Micro-SD
• Guide de démarrage rapide

Tu trouveras également des instructions d'installation sur le site web de CANchecked.

L'écran est configuré via le site web ou via le logiciel de configuration de l'écran (à trouver sur le site web CANchecked sous l'option de menu DSS). Le dbc-converter pour le protocole Can Bus et le configurateur en ligne pour les widgets, ce dernier pouvant également être réglé via le tactile...
La plage de température de l'écran est de -10°C à 70°C.
L'alimentation nécessaire est de 12V, en option, 5V ou 24V vont aussi.
